跳線電阻系列
SKU · CS-1045

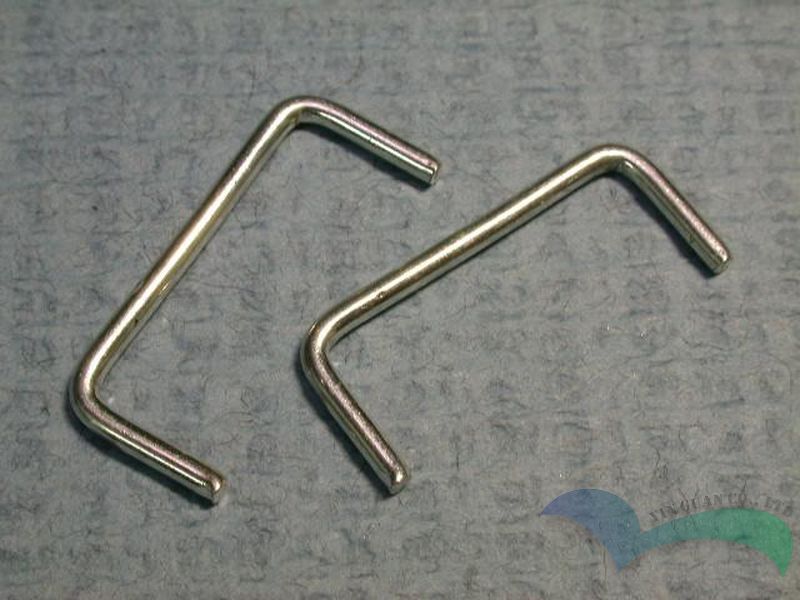

跳線
跳線是用來聯接 P.C. 板上的兩點線路而設計，常用於印刷電路板的連接裝置元器件。
訂購規格確認
尺寸、公差、材質、鍍層層次與厚度，以及樣品、數量與交期，均以雙方確認的圖面及報價為準。頁面照片供辨識外型，尺寸標註依各欄位或規格書說明。
閱讀相關材料、鍍層與品保 Q&A →APPLICATIONS · 應用領域
適用產品與場景
PCB 電路板電氣連接
跳線是 Through Hole PCB 上連接兩點線路的基本元件，可作為零歐姆電阻替代品，廣泛用於工業、消費電子和家電的電路板配線。
電路設計調整與修線
在設計驗證、樣品製作或量產前的線路修改中，跳線提供快速、低成本的電氣連接方式，便於線路變更和問題排查。
SMT 及波峰焊製程
鍍耐高溫霧錫選項可耐 SMT 回流焊高溫；鍍錫版本適合波峰焊製程，物質限制需求依品項確認，支援自動化焊接生產線需求。
FAQ · 常見問題
您可能想知道
跳線（Jumper Wire）是實體金屬連線，用於連接 PCB 上兩個通孔點，阻值接近零；零歐姆電阻是 SMD 貼片形式，適合表面貼裝製程。若 PCB 採用 Through Hole 製程、追求低成本高效率，選跳線更合適；若為全 SMT 板則需選零歐姆電阻。跳線也常用於工廠生產配置選擇（跳線決定功能開關）。
銅包鋼線（CCS）兼顧導電性與強度，成本居中，是最常用的跳線材質；黃銅線加工性佳，適合精密設計或需要較好彈性的場合；紅銅線（純銅）導電性較高，適合對電阻值有嚴格要求的應用，但成本較高。一般 PCB 跳線用途選銅包鋼線性價比最佳。
請於詢價時提出適用的物質限制要求、文件名稱及批次追溯需求。可提供的聲明、材證或第三方測試、費用與交付時間，需依品項及訂單確認；材質或鍍層名稱本身不能代替符合性證明。若需客製、打樣或確認庫存，也請一併提供圖面與數量。
有圖面或樣品？
歡迎來樣訂製。
提供開模設計、切斷打樣、量產評估一站式服務。寄送圖檔或來電詢問，我們將盡快回覆。
